Staaldraadveren (WRM)
De kabelveren, ook wel WRM (Wire Rope Mounts) genoemd, zijn speciaal ontwikkeld voor een optimale isolatie van trillingen en schokken. Het ontwerp is relatief eenvoudig, maar zeer ingenieus van de kabelveer. Diverse TNO-testen hebben de uitstekende prestaties van de Wire Rope Mounts bewezen. De Sebert-kabelveren hebben belangrijke voordelen t.o.v. elastomeren dempers, yielding straps en leaf spring mounts.
Waarom Sebert-kabelveren

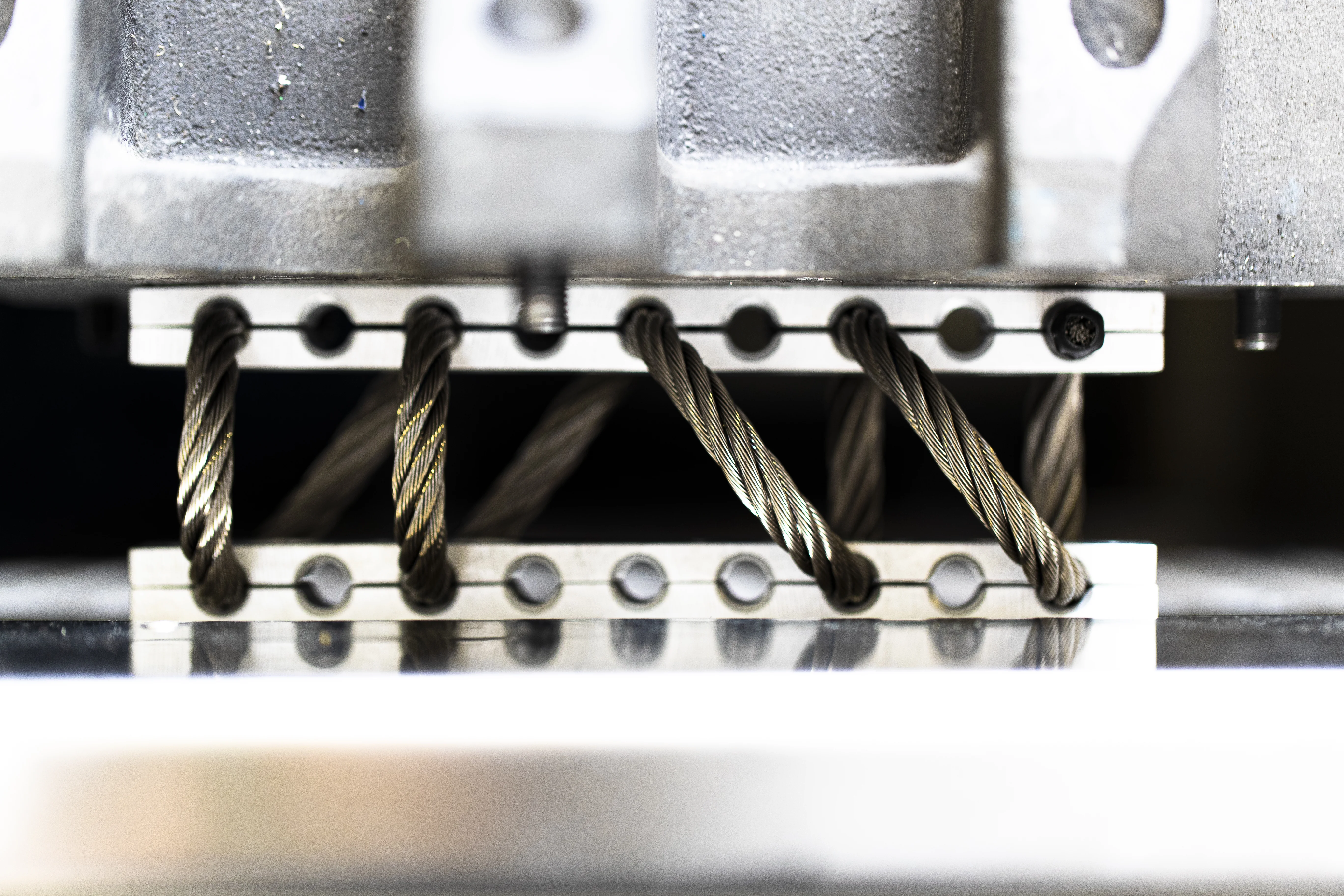

De Sebert-kabelveren worden ontworpen met dunne RVS-draden, die gevlochten worden tot een kabel. Deze kabel wordt gemonteerd tussen twee montagestrippen, ook wel retainer bars genoemd. Waarbij het aantal wendingen en de montagehoek volledig afgestemd worden op de benodigde specificaties.
Door de grote onderlinge wrijving van de dunne RVS-draden wanneer deze worden belast, wordt een zeer hoge trillingsdemping en een grote veerweg verkregen.
De Sebert-kabelveren kunnen worden geleverd in een speciale (Pebax) coating, wat rotatie van de kabels tijdens belasting van de veer c.q. blijvende vervorming van de belaste veer voorkomt. Tevens vormt deze speciale coating een akoestische isolatie en kan deze worden toegepast in bijvoorbeeld cleanrooms.
Montage

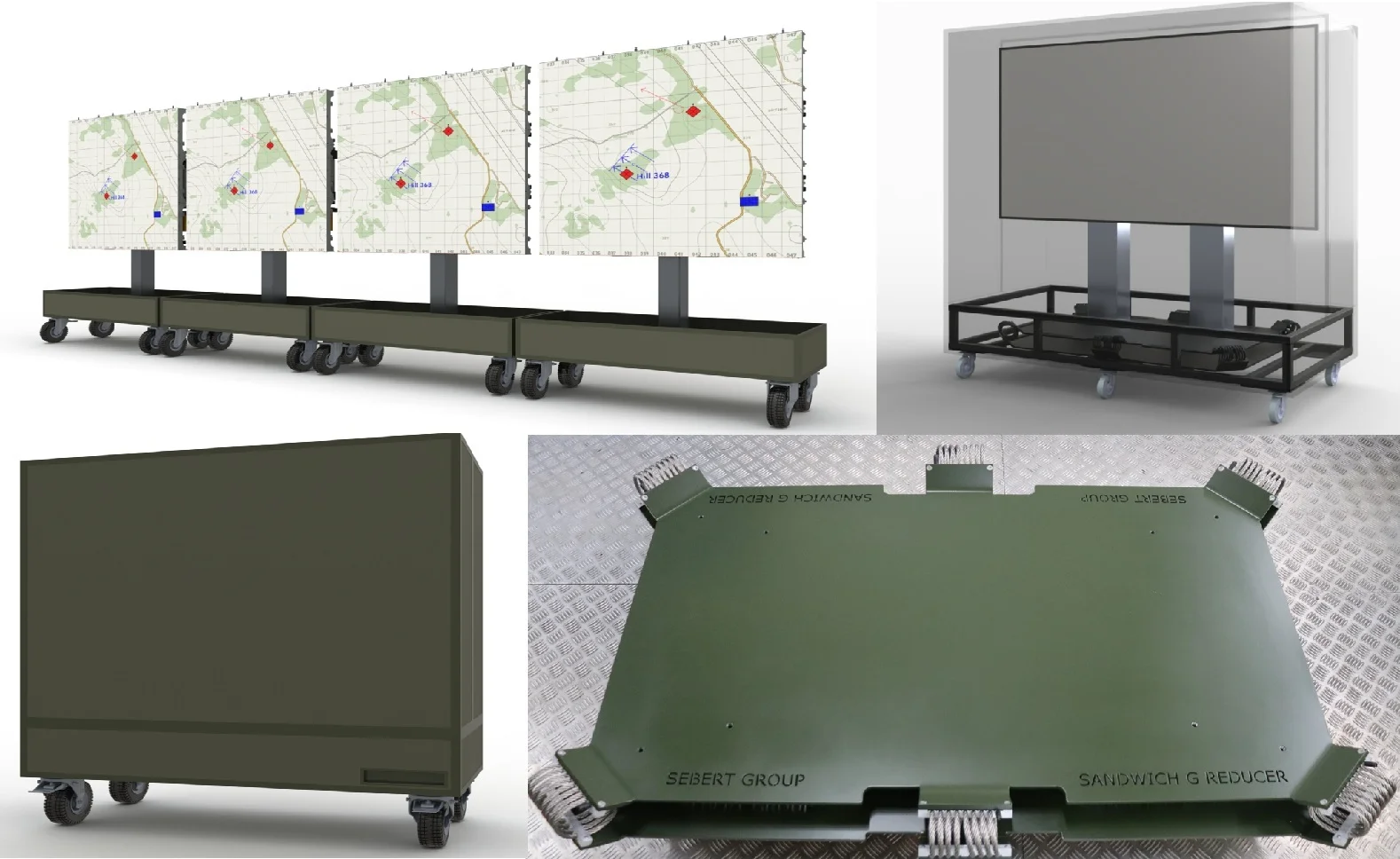

De staaldraadveren kunnen in alle richtingen gemonteerd worden. Let hierbij op dat de staaldraadveren symmetrisch ten opzichte van het zwaartepunt geplaatst worden.
Wanneer de staaldraadveren onder de unit gemonteerd worden en het zwaartepunt relatief hoog ligt, moet rekening gehouden worden met de mogelijkheid van zijdelingse uitslagen. Extra stabilisering aan de (boven)zijde kan noodzakelijk zijn.
Het belangrijkste voordeel wanneer de veren onder een hoek van 45 graden onder de unit gemonteerd worden, is dat het schok- en trilgedrag zowel in horizontale als verticale richting het meest geoptimaliseerd is. Eventuele trekbelasting (onder 45 graden) dient rekening te worden gehouden met dat de kracht-wegdiagram progressiever wordt.
Specifieke eigenschappen
- Door de duurzaamheid is er weinig tot geen onderhoud nodig.
- Bestand in extreme omgevingen, o.a. olie, benzine, zout water, chemisch resistent, elektrisch geleidend, brandveilig, corrosiebestendig, kou en hitte ongevoelig.
- Een eigen frequentie tot 2,5 Hz met een veerweg van 70 mm is realiseerbaar.
- Bij een schokamplitude van 50 mm is het versnellingsniveau boven de staaldraadveer nog maar 8g.
- Statische belasting van 10 gram tot enkele tonnen.
- De hoge energieabsorptie leidt tot lage belastingen op machines en fundaties.
- De kabelveren zijn begrensd door hun eigen constructie en kunnen in alle richtingen worden belast (druk-, trek- en schuifbelasting).
- Een volledig antimagnetische uitvoering is mogelijk.
Case

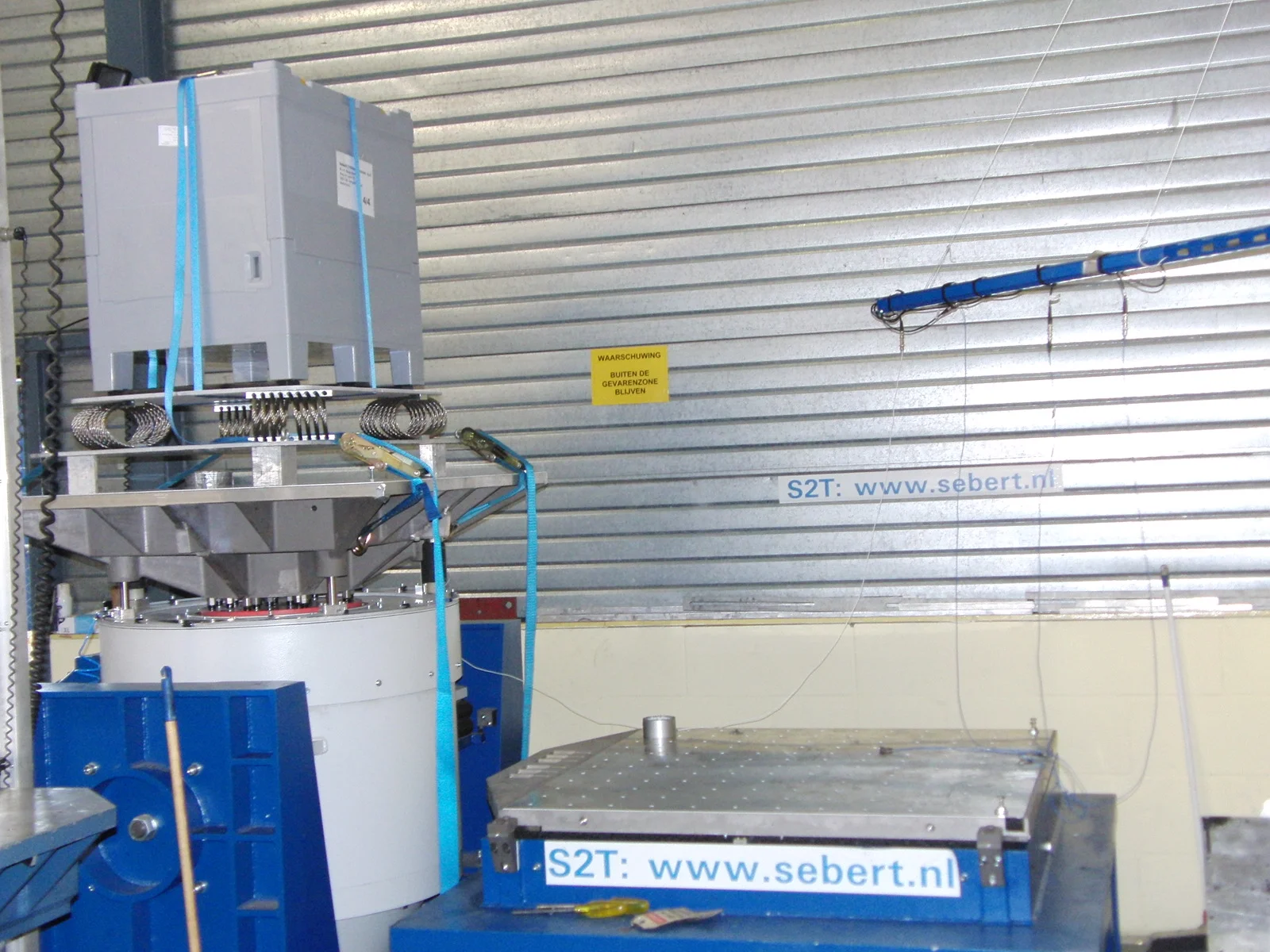

Een klant van ons levert producten aan de farmaceutische industrie. Met behulp van een S.A.V.E.R. (data schok/tril recorder) is in ons geaccrediteerde laboratorium een transport gemeten van Nederland naar Rusland. Gedurende het transport naar Rusland zijn er extreme schokken en trillingen gemeten. Deze meetwaarden zijn gebruikt om een transportsimulatie-test in ons testlab uit te voeren.
Eerst werd er een transportsimulatie-test uitgevoerd zonder dempende pallet. Na afloop van de testen waren de producten binnen in de box ernstig beschadigd. Door de extreme schokken die in het veld waren gemeten, was een productoptimalisatie niet mogelijk. Met behulp van onze eigen ontwikkelde ViSAP-software heeft Sebert de gemeten schokwaarden berekend. De beste oplossing werd gevonden door Wire Rope mounts te gebruiken, deze reduceren een schok met een factor 10. De transportsimulatie testen werden opnieuw uitgevoerd, met de speciale schokreducerende pallet. Na afloop van de testen zijn er geen schades meer gevonden.
